مدولاتور چیست و کاربردی در آنتن مرکزی دارد؟

مدولاتور چیست و کاربردی در آنتن مرکزی دارد؟

در واقع مدولاتور قطعه ای است برای اتصال DVR دوربین مداربسته به آنتن مرکزی ساختمان که تصاویر تمامی دوربین ها را میتوان به صورت یک شبکه دیجیتال در تلویزیون تماشا کرد.
همواره یکی از خدماتی که برج ها و ساختمان ها به آن نیاز دارند، دیدن تصاویر دوربین ها در داخل منازل است، که یکی از بهترین محصولات دنیا در این زمینه مدولاتورهای ژرمنتکست می باشد، که با نسل جدید مدولاتور ژرمنتکست میتوان سیگنال ها را بصورت دیجیتال (DVB-T) دریافت و همچنین تصاویر دوربین ها را به صورت FULL HD تماشا کنند.

قبل از این نحوه اتصال دوربین مدار بسته به آنتن مرکزی توسط مدولاتور را توضیح دهیم بهتر است اطلاعات کاملتری نسبت به مدولاتور داشته باشیم.
کار اصلی مدولاتورهای فعلی ،دریافت شبکه از طریق کابل HDMI میباشد و پس از مدوله کردن و یک پروسس ساده ، کانال دریافتی را که از طریق کابل HDMI دریافت کرده و تبدیل به کابل آنتن میکند و پس از آن به آمپلی فایر آنتن مرکزی ورود میکند و با بقیه فرکانسهای آنتن مرکزی ادغام میشود و از طریق یک سیم به مصرف کنندها ارسال میشود. در واقع کار اصلی این محصول مبدل HDMI به COAXIAL میباشد.

چرا ما باید کابل HDMI را به کابل آنتن تبدیل کنیم؟
قبل از هر موضوعی لازم به ذکر است که بدانیم مدولاتور فقط مبدل مخصوص دوربین های مدار بسته نمیباشد و هرگونه دیوایسی اعم از لبتاپ ، DVD ، پلی استیشن یه هر کنسول بازی دیگری که خروجی HDMI دارد را میتوان از طریق مدولاتور تبدیل به سیم آنتنی کرد.
در اینجا چون در مورد نحوه اتصال دوربین مدار بسته به آنتن مرکزی صحبت میکنیم پس صرفا توضیحات در محور CCTV یا همان دوربینهای مدار بسته میباشد.

در واقع بزرگترین معظل اعضای ساختمان جهت دریافت تصویر دوربین مدار بسته روی تلویزیون هر یک از واحد ها انتقال سیم HDMI به متراژ طولانی برای هر یک از واحد میباشد.
شاید اگر شما بخواهید به شعاع ۲۰ متر چندین تلویزیون را از تماشا تصاویر دوربین مدار بسته بهره مند کنید بهتر از از اسپلیترهای HDMI استفاده کنید اما زمانی که این فاصله به بیش از ۲۰ متر میرسد ، دیگر نمیتوان از کابل HDMI برای انتقال تصاویر استفاده کرد و در اینجا برای اتصال دوربین مدار بسته به تلویزیون و یا مانیتور از محصولی به نام مدولاتور استفاده میکنیم تا بتوان کابل HDMI را به کابل آنتنی تبدیل کند و آن کابل را تا متراژ ۲۰۰ متر به تلویزیون های مورد نیاز ارسال کرد.

حال در ساختمان که از قبل سیم های مخصوص آنتن مرکزی و یا ماهواره مرکزی توسط امپلی فایر آنتن مرکزی و یا مولتی سوئیچ برای آنها کشیده و ارسال شده را ، جستجو میکنیم و خروجی مدولاتور به آمپلی فایر آنتن مرکزی میرسانیم تا دیگر نیازی به سیم کشی دوباره جهت دیدن تصاویر دوربین مدا بسته روی تلویزیون نباشیم. در واقع فقط از طریق یک سیم میتوان تمامی تصاویر DVR دوربین مداربسته و فرکانسهای آنتن مرکزی و ماهواره مرکزی را دریافت نمود که این عمل فقط با قطعه ای به نام مدولاتور امکان پذیر میباشد.

در حال حاضر چند نوع مدولاتور تولید میشود؟
تولید مدولاتورها به دو صورت میباشد:
۱.مدولاتور آنالوگ
۲.مدولاتور دیجیتال
کارایی هر دو به این شکل می باشد که تصاویر دوربین پس از خروج از DVR (توسط کابل HDMI ) وارد این محصول می شود و خروجی آن توسط سیم آنتن که به صورت RF می باشد جهت تقویت وارد آمپلی فایر آنتن مرکزی شده و به تمام مشترکین ارسال می شود که هر مشترک می تواند پس از کانال یابی به صورت آنالوگ یا دیجیتال تصاویر دوربین را تماشا کند.

۱.مدولاتور آنالوگ
هماطور که می دانیم انتقال تصاویر از DVR به مدولاتور از دو طریق کابل HDMI و یا کابل VGA صورت می گیرد، که از سال ۲۰۱۵ تمامی DVR های تولید شده فقط از پورت HDMI استفاده می کنند و خروجی VGA کاملا از DVR حذف شده است. از این رو مدولاتور ها هم ارتقاء پیدا کردند و ورودی خود را از ورودی AV تبدیل به HDMI کردند. در واقع دو نوع مدولاتور آنالوگ داریم که یکی با ورودی AV است و دیگری با ورودی HD، که هر دو این محصول پس از ورود کابل، به صورت RF خروجی می دهد که این خروجی به صورت سیگنال های آنالوگ می باشد و حتما باید به صورت UHF و VHF در قسمت آنالوگ تلویزیون کانال یابی شود.
یکی از مواردی که در مدولاتور آنالوگ باید دقت شود این است به هیچ عنوان از مدولاتور هایی که ورودی AV هستند نباید استفاده کرد و حتما دقت کنید که ورودی ها پورت HDMI داشته باشند، به این دلیل که در مدولاتور های AV حتماً باید یک ماژول بر سر راه این دستگاه قرار داد تا در ابتدا ورودی AV را به HD تبدیل کند و بعد وارد مدولاتور شود. مساله ای که حائز اهمیت است این است که کیفیت تصاویر در مدولاتورهای آنالوگ در حالت عادی پایین می باشد و پس از قرار دادن این ماژول تا ۶۰٪ افت سیگنالی داریم و کیفیت تصاویر بسیار پایین می آید.
در مجموع پس از آمدن مدولاتورهای دیجیتال، توصیه نمی شود که از مدولاتور آنالوگ استفاده شود چرا که کیفیت تصاویر کاملاً متفاوت است.

۲.مدولاتور دیجیتال
در سال ۲۰۱۳ پس از انتقال کانال های صدا سیما بر روی بستر DVB-T و دیجیتال شدن کانالها، باعث شد استقبال گسترده ای از این سیستم شود و تا به الان تمامی تلویزیون های تولیدی تصاویر کانال ها را به صورت دیجیتال پخش می کنند و تلویزیون های قدیمی از یک ستاپ باکس DVB-T برای دریافت کانال های با کیفیت استفاده می کنند. در حال حاضر ۹۹٪ مصرف کنندگان در ایران از این سیستم استفاده می کنند.
از این رو برای دریافت کانال های دوربین دیگر نمیتوان به صورت آنالوگ تصاویر را دریافت کرد و حتما باید از مدولاتور دیجیتال برای تماشای کانال ها به صورت full HD، استفاده کنیم. در مدولاتور دیجیتال به راحتی پس از کانال های صدا سیما میتوان به عنوان آخرین کانال از این تصاویر لذت برد.
مساله اصلی قیمت این محصول است که به دلیل کیفیت بالای این سیستم و پخش بر روی بستر DVB-T، قیمت آن تقریبا سه برابر مدولاتور آنالوگ است، که به دلیل قیمت بالاتر آن ساختمان هایی که بالای ۱۰ واحد هستند به دلیل تقسیم شدن بین همه واحدها، توصیه می شود که از مدولاتور دیجیتال استفاده کنند.
مصارف مدولاتور دیجیتال در هتل ها و بیمارستان ها که فقط نیاز به یک یا دو یا سه کانال علاوه بر کانال های صدا و سیما دارند خیلی زیاد است، چرا که از این طریق میتوان یک کانال به عنوان تبلیغات و اطلاع رسانی آن مجموعه استفاده کرد و کانال های بعدی را برای استفاده از پخش یک فیلم یا سریال در ساعت مشخص و همچنین انتخاب کانال های نیاز خبری یا ورزشی با کیفیت FULL HD و در بستر DVB-T، استفاده نمود.
شرکت ژرمتکست به عنوان نخستین شرکت در ایران که از سال ۲۰۱۳ این محصول را وارد کرده و تمامی مدولاتور های این شرکت با بالاترین کیفیت قطعات، تولید و عرضه می شود.

۱.مدولاتور آنالوگ
روش اتصال دوربین مدار بسته به آنتن مرکزی توسط مدولاتور ژرمنتکست بسیار ساده میباشد.
هماطور که می دانیم انتقال تصاویر از DVR به مدولاتور از دو طریق کابل HDMI و یا کابل VGA صورت می گیرد، که از سال ۲۰۱۵ تمامی DVR های تولید شده فقط از پورت HDMI در خروجی تصاویر استفاده می کنند و خروجی VGA کاملا از DVR حذف شده است. از این رو مدولاتور ها هم ارتقاء پیدا کردند و ورودی خود را از ورودی AV تبدیل به HDMI کردند. در واقع دو نوع مدولاتور آنالوگ داریم که یکی با ورودی AV است و دیگری با ورودی HD، که هر دو این محصول پس از ورود کابل، به صورت RF خروجی می دهد که این خروجی به صورت سیگنال های آنالوگ می باشد و حتما باید به صورت UHF و VHF در قسمت آنالوگ تلویزیون کانال یابی شود.
یکی از مواردی که در مدولاتور آنالوگ باید دقت شود این است به هیچ عنوان از مدولاتور هایی که ورودی AV هستند نباید استفاده کرد و حتما دقت کنید که ورودی ها پورت HDMI داشته باشند، به این دلیل که در مدولاتور های AV حتماً باید یک ماژول بر سر راه این دستگاه قرار داد تا در ابتدا ورودی AV را به HD تبدیل کند و بعد وارد مدولاتور شود. مساله ای که حائز اهمیت است این است که کیفیت تصاویر در مدولاتورهای آنالوگ در حالت عادی پایین می باشد و پس از قرار دادن این ماژول تا ۶۰٪ افت سیگنالی داریم و کیفیت تصاویر بسیار پایین می آید.
در مجموع پس از تولید مدولاتور دیجیتال ، بهترین گزینه جهت انتقال دوربین مدار بسته به روی آنتن مرکزی ، مدولاتور دیجیتال( DVBT) میباشد و توصیه نمی شود که از مدولاتور آنالوگ استفاده شود چرا که کیفیت تصاویر کاملاً متفاوت است.

۲.مدولاتور دیجیتال
در سال ۲۰۱۳ پس از انتقال کانال های صدا سیما بر روی بستر DVB-T و دیجیتال شدن کانالها، باعث شد استقبال گسترده ای از این سیستم شود و تا به الان تمامی تلویزیون های تولیدی تصاویر کانال ها را به صورت دیجیتال پخش می کنند و تلویزیون های قدیمی از یک ستاپ باکس DVB-T برای دریافت کانال های با کیفیت استفاده می کنند. در حال حاضر ۹۹٪ مصرف کنندگان در ایران از این سیستم استفاده می کنند.
از این رو برای دریافت کانال های دوربین دیگر نمیتوان به صورت آنالوگ تصاویر را دریافت کرد و حتما باید از مدولاتور دیجیتال برای تماشای کانال ها به صورت full HD، استفاده کنیم. در مدولاتور دیجیتال به راحتی پس از کانال های صدا سیما میتوان به عنوان آخرین کانال از این تصاویر لذت برد.
مساله اصلی قیمت این محصول است که به دلیل کیفیت بالای این سیستم و پخش بر روی بستر DVB-T، قیمت آن تقریبا سه برابر مدولاتور آنالوگ است، که به دلیل قیمت بالاتر آن ساختمان هایی که بالای ۱۰ واحد هستند به دلیل تقسیم شدن بین همه واحدها، توصیه می شود که از مدولاتور دیجیتال استفاده کنند.
مصارف مدولاتور دیجیتال در هتل ها و بیمارستان ها که فقط نیاز به یک یا دو یا سه کانال علاوه بر کانال های صدا و سیما دارند خیلی زیاد است، چرا که از این طریق میتوان یک کانال به عنوان تبلیغات و اطلاع رسانی آن مجموعه استفاده کرد و کانال های بعدی را برای استفاده از پخش یک فیلم یا سریال در ساعت مشخص و همچنین انتخاب کانال های نیاز خبری یا ورزشی با کیفیت FULL HD و در بستر DVB-T، استفاده نمود.
شرکت ژرمتکست به عنوان نخستین شرکت در ایران که از سال ۲۰۱۳ این محصول را وارد کرده و تمامی مدولاتور های این شرکت با بالاترین کیفیت قطعات، تولید و عرضه می شود.

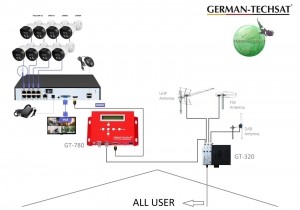

آموزش اتصال دوربین مدار بسته به آنتن مرکزی با مدولاتور دیجیتال ژرمنتکست بسیار ساده میباشد که میتوانید در این عکس به راحتی مشاهده فرمایید.

مزایای استفاده از مدولاتور های ژرمنتکست نسبت به مدل ها و برندهای مشابه در چیست؟
همانطور که در مطالب بالا اشاره کردیم گروه ژرمنتکست ، نخستین برندی در ایران است که مدولاتور های ژرمنتکست را وارد بازار ایران کرد و همچنین تنها برندی است که گارانتی رسمی این محصول را ارائه میدهد.
لذا چه از لحظات کیفیت و چه از لحاظ قیمت و خدمات ، کاملا متفاوت با دیگر برندهای بازار ایران میباشد و تبدیل به نخستین انتخاب هر مشتری شده است.

مزایای مدولاتور های ژرمنتکست:

ساپورت تمامی ورودی های HDMI و AV

تنها مدولاتور دنیا با ساپورت کانال های ۴K و ۸K

همخوانی و لینک شدن با تمامی برندهای تلویزیون در دنیا

تقویت کننده داخلی در مدولاتور بدون نیاز به دستگاه آمپلی فایر جهت انتقال سیگنال به آنتن مرکزی

اتصال همزمان ۲۰ عدد مدولاتور در باندهای مختلف

امکان انتخاب و نمایش منو در مدل های دیسپلی دار

امکان تغییر اسم در کانال ها

دریافت همزمان سیگنال آنتن مرکزی و ورودی HDMI هر دیواس

گارانتی و خدمات مطلوب در مقابل قیمت بسیار مناسب و کارکرد فوق العاده ساده

قابلیت تبدیل سیگنال خروجی به فیبر نوری و انتقال آن در فواصل طولانی

و ده ها مزایای دیگر ….
